Κατασκευή conical μυλου

Μύλοι DIY που φτιάξατε με τα χεράκια σας...

Κατασκευή conical μυλου

Μη αναγνωσμένη δημοσίευσηαπό woodsman43 » 02 Ιαν. 2014, 20:01

Αποφασισα καποια στιγμη πριν απο κανα χρονο περιπου να προχωρησω στην κατασκευη ενος μυλου με κωνικα μαχαιρια.
Το σχεδιο του το ειχα ηδη στο μυαλο μου οχι επειδη εκανα ανακαλυψη και ηθελα να την υλοποιησω αλλα επειδη ειδα αυτο το μυλο σε καποιο λινκ που μου εδωσε ενας φιλος και αρωστησα.
Βλεπωντας για πρωτη φορα λοιπον τον versalab απλα ερωτευτηκα.
Φιλος που ερωτευτηκε κι εκεινος εστειλε e-mail για να τον παραγγειλει στην versalab αλλα δεν στελνουν ελλαδα με τιποτα.Απογοητευση.Ετσι κι αλλιως η τιμη του ειναι απαγορευτικη μιας και κομπλε κανει 2500$ :shock:
Παιρνωντας λοιπον ιδεες απο τον versalab αλλα και απο τον one,και μην υπολογιζωντας το κοστος τα εβαλα κατω και ξεκινησα.
Μοιάζω με Doctor αλλά δεν είμαι.Μοιάζω με ειδικό αλλά δεν είμαι.Γι αυτό προτεiνω:Μην με ακούτε μην με μιμήστε μην με αντιγράφετε γιατί ίσως και να κινδυνεύετε απο επικίνδυνες τάσεις εκρηκτικές πιέσεις και υψηλές θερμοκρασίες.ΑΠΛΑ.Δημιουργήστε και μοιραστείτε το μαζί μας με δική σας ευθύνη γιατι εγώ δεν έχω καμία...
Άβαταρ μέλους
woodsman43
Διαχειριστής

Δημοσιεύσεις: 1895
Εγγραφή: 08 Δεκ. 2013, 12:54
Ονομα: Δημητρης
Τοποθεσια: Ολυμπιακο χωριο
Μηχανη: Της πλακας
2η μηχανη: Gaggia Evo Mod
Μυλος: μαπα φτιαχτος
2ος Μυλος: Anfim Caimano 64
Coffee Roaster: DIY Air home roaster
Αγαπημένοι Καφέδες: Home roast
{ TAGS }conical burrs, μύλος καφέ, μύλος άλεσης, coffee grinder, κατασκευή μύλου

Re: Κατασκευη conical μυλου

Μη αναγνωσμένη δημοσίευσηαπό woodsman43 » 02 Ιαν. 2014, 22:57

Ναι ξεκινησα αλλα πως ξεκινησα; :D
Καταρχην η κατασκευη ενος σωστου μυλου απαιτει μηχανολογικη ακριβεια με ακριβειες χιλιοστου του χιλιοστου και πιο συγκεκριμενα με run out κατω απο 0,03.Ειδικα επειδη μιλαμε για κωνικο μυλο και ακομα περισσοτερο για κωνικο μαχαιρι που κρεμεται σαν το σταφυλι απο εναν αξονα και οταν ο φορεας περιστρεφεται για να ρυθμισει την αλεση δεν θα πρεπει να χανεται η ευθυγραμμιση των μαχαιριων και να μην ξεκεντραρονται.
Οπως καταλαβαινετε οι εργασιες τορνου εδω ειναι πολλες και το μεγαλο προβλημα ειναι το ποιος τορναδορος θα ειναι αυτος που θα ασχοληθει και θα αποδοσει σωστα ολα αυτα που θα του ζητηθουν και μαλιστα οικονομικα.Εγω παντως δεν ξερω κανεναν.Βεβαια εχω στη διαθεση μου εναν τορνο ιδιοκατασκευη αλλα η ακριβεια που χρειαζομαι ειναι ονειρο θερινης νυκτος για αυτον τον τορνο.
Μονοδρομος λοιπον η αγορα τορνου.Αντε να δουμε τωρα τι θα στοιχισει τελικως αυτος ο μυλος :lol:
Τολμωντας λοιπον και αφου μια ψυχη που ειναι να βγει ας βγει παραγγελνω απο αγγλια αυτο:

.
Eπειτα απο 10 μερουλες αναμονη και ελαφρυτερο πορτοφολι κατα 1300 ευρουλακια εφτασε το μωρο μου και βεβαια αντιλαμβανεστε το πως το περιμενα!!!!
Το ανοιγω ,κατευθειαν στον παγκο ,καθαρισματα,σφιξιματα, επιθεωρηση και ξεκινημα.Αποτελεσμα.Εγκεφαλικο.
Ωιμε τι επαθα ο δυστηχος.Το μηχανημα ειναι μαπα κινεζια του κερατα και μαλιστα αποτυχημενο.Ηξερα οτι ειναι κινεζικο αλλα δεν περιμενα με τιποτα αυτο το χαλι.Κατευθειαν βιντεο με τα προβληματα του και αποστολη στον αγγλο μαζι με ενα ιδιαιτερο μαιλ.Καταλαβατε τωρα εσεις....Να και το βιντεο.
Μοιάζω με Doctor αλλά δεν είμαι.Μοιάζω με ειδικό αλλά δεν είμαι.Γι αυτό προτεiνω:Μην με ακούτε μην με μιμήστε μην με αντιγράφετε γιατί ίσως και να κινδυνεύετε απο επικίνδυνες τάσεις εκρηκτικές πιέσεις και υψηλές θερμοκρασίες.ΑΠΛΑ.Δημιουργήστε και μοιραστείτε το μαζί μας με δική σας ευθύνη γιατι εγώ δεν έχω καμία...
Άβαταρ μέλους
woodsman43
Διαχειριστής

Δημοσιεύσεις: 1895
Εγγραφή: 08 Δεκ. 2013, 12:54
Ονομα: Δημητρης
Τοποθεσια: Ολυμπιακο χωριο
Μηχανη: Της πλακας
2η μηχανη: Gaggia Evo Mod
Μυλος: μαπα φτιαχτος
2ος Μυλος: Anfim Caimano 64
Coffee Roaster: DIY Air home roaster
Αγαπημένοι Καφέδες: Home roast

Re: Κατασκευη conical μυλου

Μη αναγνωσμένη δημοσίευσηαπό woodsman43 » 02 Ιαν. 2014, 23:43

Απλα εντυπωσιακη η αντιδραση του αγγλου και αμεση.Στα καπακια ζητωντας εκπληκτος ειλικρινη συγνωμη μου κανει αντιπροταση αναλαμβανωντας ολα τα εξοδα αποστολης για αλλαγη του τορνου με αλλον αμεσα.Τα εξοδα δεν ειναι και λιγα.280 ευρω μονο για να ερθει η ευρωπαλλετα πληρωσα.
Το λοιπον το αποφασιζω και ανεβαζω το κασε αλλαζωντας μοντελο τορνου ,πηγαινωντας σε μεγαλυτερο και σιγουρα καλυτερο ,οπως αποδειχτηκε και οταν τον παρελαβα.Μετα απο μια βδομαδα λοιπον εφτασε το μεγαλυτερο μωρο στα χερια μου:
Ετσι μου ηρθε κι εμενα μιας και δεν ειναι δικες μου αυτες οι φωτο.Ωστοσο ειναι ακριβως αυτο το εργαλειο.
.
.
.

Επειτα απο ενα μηνα αγχους και στεναχωριας επιτελους φως.Το εργαλειο απαιχτο πολυ πανω των προσδοκιων μου με εξαιρετικη ποιοτητα για κινεζικη υλοποιηση .Τωρα ο δρομος ειναι ανοιχτος για κατασκευεουλες και για παιχνιδι οσο βεβαια το επιτρεπουν τα οικονομικα μου μιας και το παραπανω πακετο πλησιαζει την τιμη του versalab :lol:
Aς ξεκινησουμε λοιπον την κατασκευη του μυλου μας.
Μοιάζω με Doctor αλλά δεν είμαι.Μοιάζω με ειδικό αλλά δεν είμαι.Γι αυτό προτεiνω:Μην με ακούτε μην με μιμήστε μην με αντιγράφετε γιατί ίσως και να κινδυνεύετε απο επικίνδυνες τάσεις εκρηκτικές πιέσεις και υψηλές θερμοκρασίες.ΑΠΛΑ.Δημιουργήστε και μοιραστείτε το μαζί μας με δική σας ευθύνη γιατι εγώ δεν έχω καμία...
Άβαταρ μέλους
woodsman43
Διαχειριστής

Δημοσιεύσεις: 1895
Εγγραφή: 08 Δεκ. 2013, 12:54
Ονομα: Δημητρης
Τοποθεσια: Ολυμπιακο χωριο
Μηχανη: Της πλακας
2η μηχανη: Gaggia Evo Mod
Μυλος: μαπα φτιαχτος
2ος Μυλος: Anfim Caimano 64
Coffee Roaster: DIY Air home roaster
Αγαπημένοι Καφέδες: Home roast

Re: Κατασκευη conical μυλου

Μη αναγνωσμένη δημοσίευσηαπό woodsman43 » 12 Ιαν. 2014, 22:04

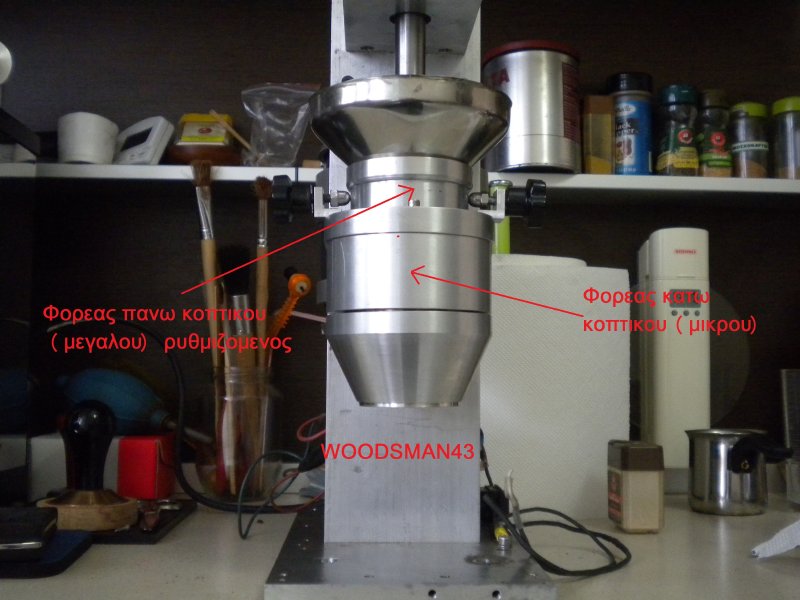

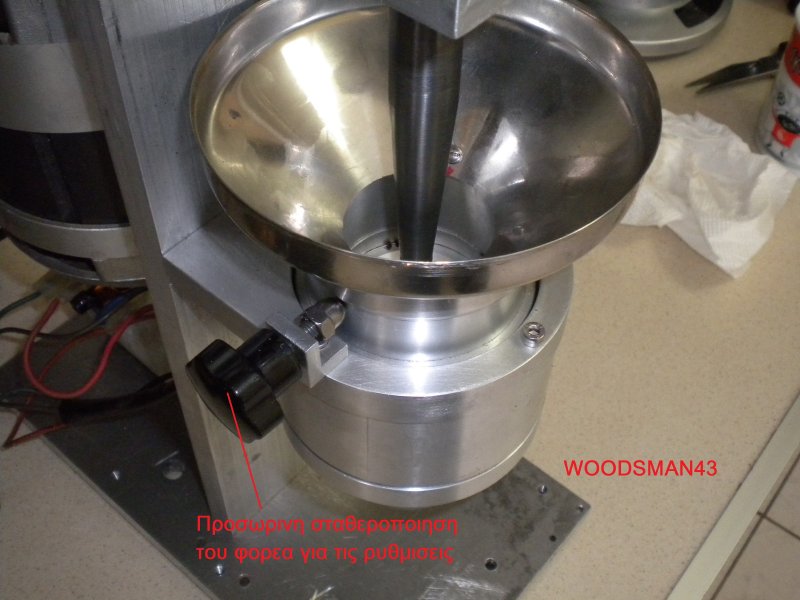

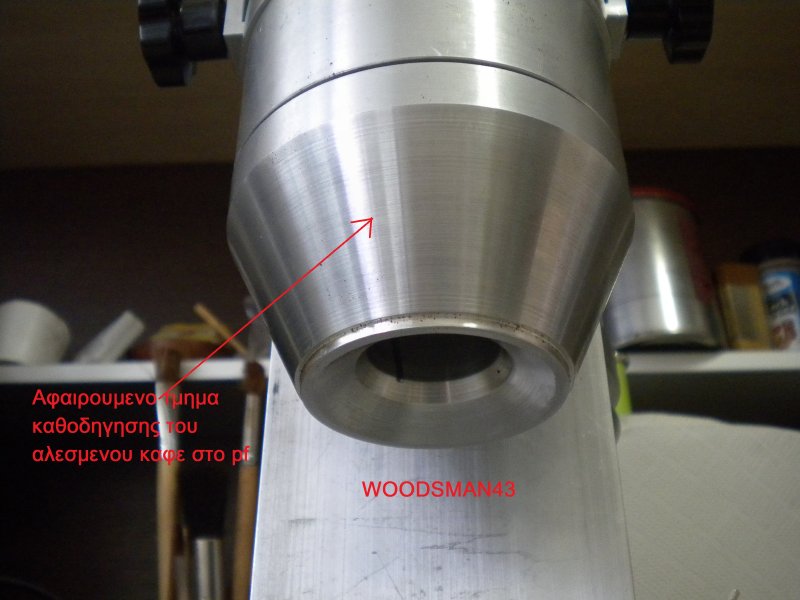

ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΣΧΕΔΙΑΣΜΟΣ ΜΥΛΟΥ.
PLAN A

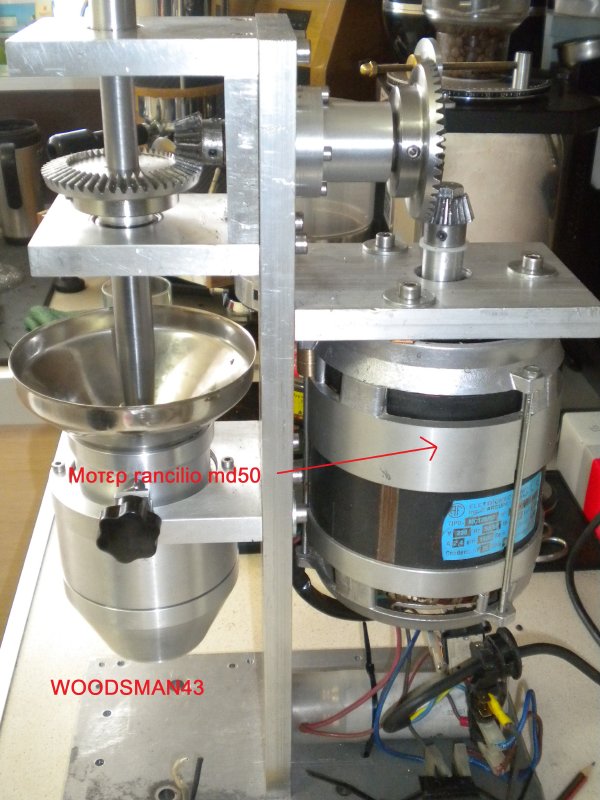

Σπαζοκεφαλια κατεληξε η μεταφορα κινησης απο το μοτερ στον αξονα αλεσης και αυτο γιατι το μοτερ που ειχα στη διαθεση μου ανηκει στον γνωστο ενοχο RANCILIO MD 50.
Και εξηγω.Οι στροφες που γυρναει αυτο το γομαρακι των 450watt ειναι 1400,πολυ περισσοτερες απο τις 300 και πιο κατω που θελω να γυρναει ο δικος μου.Ναι εδω να πω (μιας και δεν το εχω αναλυσει) οτι σκοπευω να δουλεψω την αλεση του μυλου μου με κατω απο 300 στροφες προκειμενου να πλησιασω την χειροκινητη αλεση οσο αυτο ειναι δυνατον και αυτο για ολα τα γνωστα πλεονεκτηματα της αργης αλεσης.
Οποτε θα χρειαστει μειωση στροφων πραγμα το οποιο δυσκολευει αρκετα την κατασκευη απο τη μια ,αλλα δημιουργει τις προυποθεσεις για εργαλειο αφθονης ροπης που θα μπορει να κινησει αμεσα και ακουραστα οτιδηποτε κωνικο θηριωδες μαχαιρι υπαρχει στην αγορα.

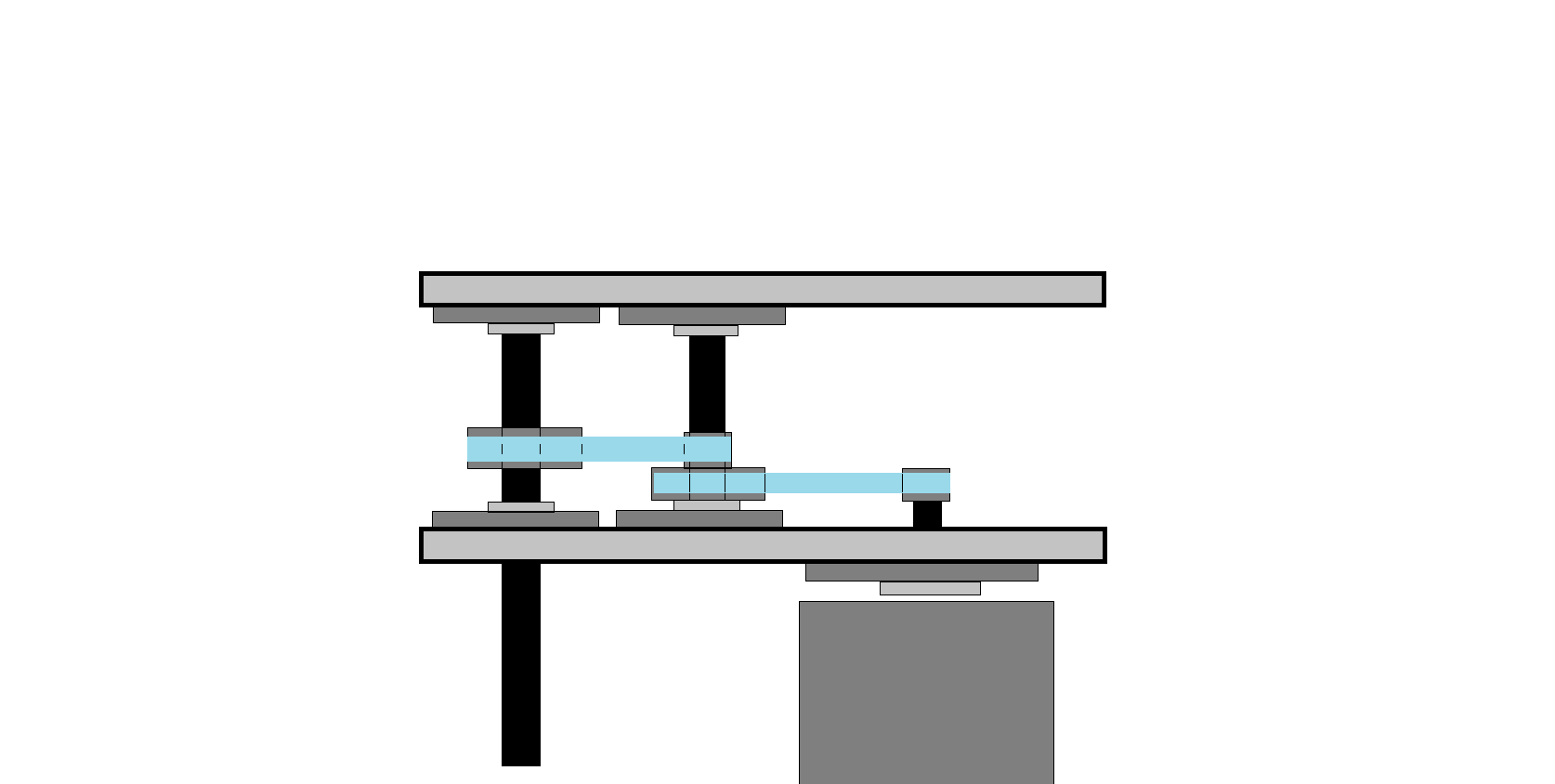

Ετσι σχεδιασα μια μεταδοση κινησης σε πρωτη φαση με μειωση στροφων απο ιμαντες κινησης και παραθετω μια φωτο του πρωτου σχεδιου.
