Gaggia baby want to be pided

[hotcarver1]

Οδηγιες βρεθηκαν απο το gaggiausers.Ευχαριστω πολυ.

[GKLTDKV]

με το το καλο να τελειωσεις την αναβαθμιση.
αν εχεις καποια απορια στην πορεια της κατασκευης, μην διστασεις να κανεις οποιαδηποτε ερωτηση.

[john_88]

Καλημέρα.

Αγόρασα και εγώ το σετ που έχει ο hotcarver1 και θα ήθελα βοήθεια για να συνδέσω τον ατμό. Αν γνωρίζει κάποιος και μπορεί να βοηθήσει θα το εκτιμούσα.

[john_88]

Τουλάχιστον μπορεί κάποιος να μου πει αν πρέπει να κάνω τη διαδικασία με το μετασχηματιστή η απλά από την έξοδο του pid βγάζω καλώδια τα πηγαίνω στο δεύτερο ssr και από κει στα καλώδια του θερμοστάτη;

[GKLTDKV]

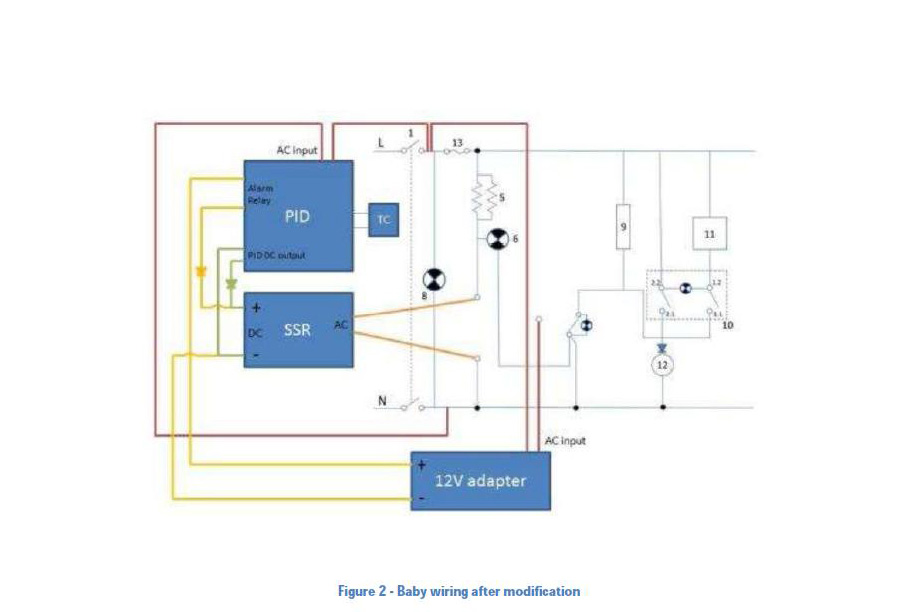

την εντολη των 230 βολτ του ατμου θα πρεπει να την δωσεις σε ενα τροφοδοτικο 12 βολτ συνεχους.
το - θα το πας κατευθειαν στο - του ssr και το + θα το περασεις απο το ρελε του αλαρμ οπου η εξοδος του θα παει στο + του ssr.
τα δυο + του τροφοδοτικου και του pid θα συνδεθουν στο ssr μεσω δυο διοδων.
μπορεις να χρησιμοποιησεις 1N4001 η και μεγαλυτερη,αλλα πρεπει να μπουν οπωσδηποτε.

[john_88]

Ευχαριστώ πολύ!!!
Ένα παρόμοιο σχέδιο έχω αλλά μπερδεύτηκα γιατί αγόρασα και δευτερο SSR 10AA όπως ο hotcarver1 και δεν ήξερα τι γίνετε.

[john_88]

Άλλη μια ερώτηση ο μετασχηματιστης πόσα αμπερ πρέπει να είναι;

[woodsman43]

Αν ειχατε παρει το ssr που ειχα προτεινει το οποιο παιρνει εντολη 230v δεν θα χρειαζοσασταν μετασχηματιστη αλλα για καποιο λογο σας αρεσει να πηγαινετε αθηνα λαμια μεσω ριου αντιριου οποτε εγω κανω μουγκα στη στρουγκα
Τεσπα εαν εχεις παρει ssr χαμηλης τασης τοτε δεν υπαρχει αναγκη για αμπερ στο τροφοδοτικο.Και ενα γενικης χρησης των 10 ευρω κανει την δουλεια μια χαρα.Εαν ηταν βεβαια σταθεροποιημενο ακομα καλυτερα.

[bach13]

Γεια χαρα σε ολους! Mπορω να εχω καποιο λινκ που να εχει το REX μαζι με τα αλλα δυο σε 1 πακετο? ευχαριστω

[john_88]

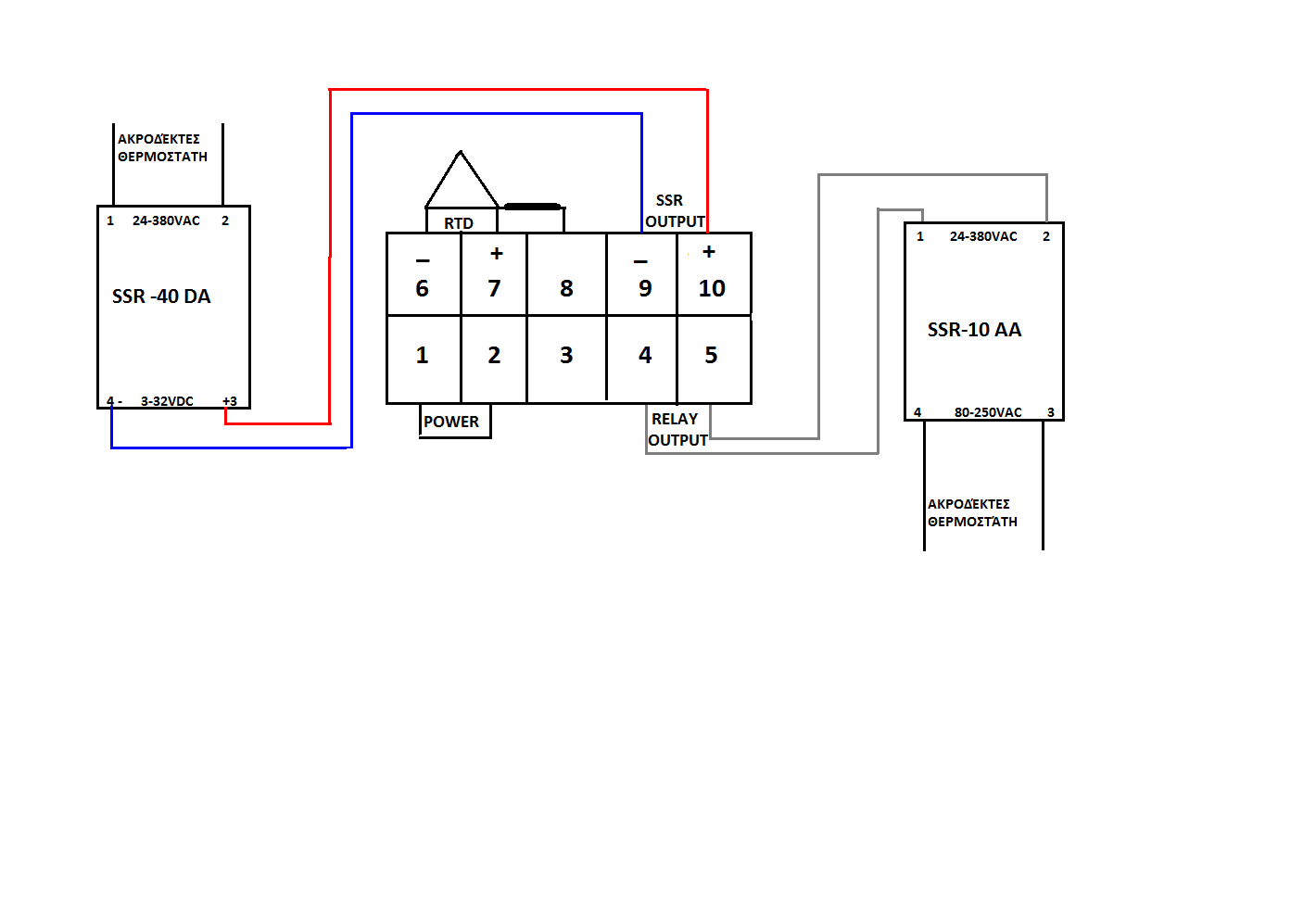

Το έχω και το δεύτερο ssr που πρότεινες αλλά δεν ξέρω πως πρέπει να το συνδέσω γιαυτό ρώτησα. Το pid το έχω συνδέσει και δουλεύει κανονικά για τον καφέ και θέλω ατμό τώρα. Έκανα ένα σχέδιο αν μπορείτε πείτε μου αν είναι οk
